1.Вставьте пропушенные слова:

Кривошипно- шатунный механизм преобразует возвратно-поступательное движение ________________ во вращение _______________________________

2.Перечислите подвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

Неподвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

3. К каким деталям КШМ относятся эти детали и подпишите название каждой

Эти детали КШМ относятся к __________________________ ______________группе.

4. Сколько головок цилиндров устанавливается на автомобиле ЗИЛ-508?

5. Какую вентиляцию картера имеют большинство автомобильных двигателей?

6. Какие гильзы называют «мокрыми»? ____________________________________________________________________________________________________________________________________________________

7. Как называется эта деталь КШМ, напишите его назначение и устройство.

8. Для чего в днище поршня дизельного двигателя делают выемку? ____________________________________________________________________________________________________________________________________________________

9. Что изображено на рисунке, где они устанавливаются и как называются

10. Как называется эта деталь КШМ, напишите ее устройство и назначение

11. Сколько шатунов устанавливается на шатунной шейке V- образного двигателя? ____________________________________________________________________________________________________________________________________________

12. Напишите назначение и устройство коленчатого вала

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

13. Для чего к шейкам коленчатого вала прикрепляются противовесы? ____________________________________________________________________________________________________________________________________________________

14. В виде чего изготавливаются коренные и шатунные подшипники и из какого материала они изготовлены? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Вставьте пропущенные слова:

Маховик служит для равномерного вращения _______________________________

и преодоления двигателем___________________ нагрузок при трогании с места и во время работы. Маховик представляет собой ___________________________

16. Зачем на ободе маховика напрессован стальной зубчатый венец? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Газораспределительный механизм

1. Напишите назначение газораспределительного механизма ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что такое фаза газораспределения? ____________________________________________________________________________________________________________________________________________________

3. Перечислите устройство ГРМ

4. Напишите передаточные детали ГРМ двигателя ЗМЗ-53 ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Закончите предложение:

Распределительный вал предназначен для своевременного_________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Какие детали изготовлены заодно с распредвалом? ____________________________________________________________________________________________________________________________________________________

7. Где устанавливается приводная шестерня распредвала и из какого материала она изготавливается?

8. Почему диаметр распределительной шестерни коленчатого вала меньше шестерни распредвала? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Система охлаждения

1. Для чего служит система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Система охлаждения бывает двух видов:

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?

4.Какие узлы и агрегаты включает в себя жидкостная система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. По какому кругу циркулирует жидкость на этом рисунке?

6.Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах?

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

8. Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Из какого материала изготовлены баки и сердцевина радиатора? ____________________________________________________________________________________________________________________________________________

10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Где устанавливаются датчики указателя температуры охлаждающей жидкости? ____________________________________________________________________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? ____________________________________________________________________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Опишите схему работы предпускового подогревателя

Смазочная система

1. Для чего необходима смазочная система двигателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Какая система смазки будет называться «комбинированная»? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите детали двигателя, которые будут смазываться

под давлением: ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Перечислите основные узлы системы смазки двигателя

1.___________________________________________________________________________

2.___________________________________________________________________________

3.___________________________________________________________________________

4.___________________________________________________________________________

5.___________________________________________________________________________

5.Куда удаляются картерные газы при закрытой вентиляции картера? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6.Напишите схему работы системы смазки ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

8.Какой клапан смонтирован в расточке корпуса насоса и для чего он нужен? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9.Для чего нужен перепускной клапан в насосе и на какое давление он отрегулирован? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Из каких основных частей состоит фильтр со сменным фильтрующим элементом?____________________________________________________________________________________________________________________________________________________________________________________________________________________

12.Перечислите функции моторного масла:________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

  • Вентиляция картера двигателя автомобиля: как правильно организовать
  • Особенности системы вентиляции картера ДВС
  • Конструкция вентиляционной системы картера
  • Штуцер вентиляции картера

Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.

Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.

При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.

Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.

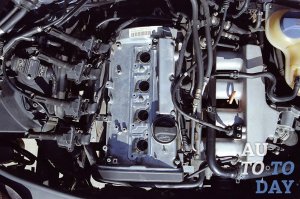

Особенности системы вентиляции картера ДВС

В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.

Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.

Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.

Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.

Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.

До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.

Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.

Конструкция вентиляционной системы картера

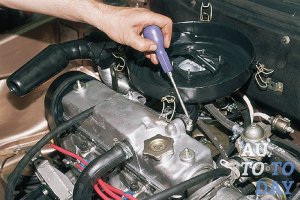

И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.

В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.

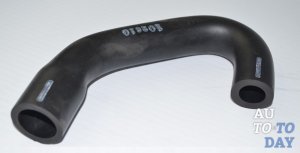

Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.

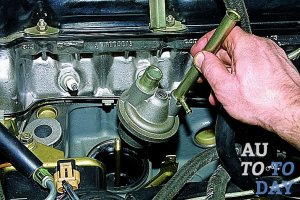

Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.

Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.

Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное — клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.

Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принудительная вентиляция — картер

Принудительная вентиляция картера имеется у большинства современных автомобильных двигателей. [1]

У двигателей с принудительной вентиляцией картера необходимо систематически очищать вентиляционные трубки. При очистке трубки промываются в керосине с продувкой сжатым воздухом, а при сильном загрязнении трубок — при помощи проволоки или прожиганием на огне. [2]

Двигатель автомобиля ЗИЛ-130 имеет принудительную вентиляцию картера . Картерные газы отсасываются во впускной трубопровод 2 ( рис. 49, а) по трубке 3 через клапан 4, расположенный между впускными трубопроводами правого и левого рядов цилиндров. Клапан регулирует проходное сечение для отсоса картерных газов в зависимости от разрежения во впускном трубопроводе, которое увеличивается при полном открытии дроссельной заслонки и уменьшается по мере ее прикры. [4]

На рис. 101 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. [6]

На рис. 102 показана схема принудительной вентиляции картера восьмицилиндрового V-образного двигателя . Осуществляется она соединением картера с впускным трубопроводом. Свежий воздух поступает в картер через воздушный фильтр / маслоналивной горловины. В систему вентиляции картера включен клапан 3, установленный на впускном трубопроводе. Перед клапаном расположен маслоуловитель 2, отделяющий частицы масла от газов, отсасываемых из картера. [8]

Поэтому большинство современных автомобильных двигателей имеет принудительную вентиляцию картера . [9]

Для улучшения условий работы смазки во всех двигателях применяют принудительную вентиляцию картера . [10]

На двигателе автомобиля ГАЗ-24 Волга ( рис. 63 6) применяется закрытая принудительная вентиляция картера . При работе двигателя на частичных нагрузках ( дроссельная заслонка открыта не полностью) за заслонкой создается высокое разрежение. К картерным газам, идущим по шлангу 14, добавляется чистый воздух, поступающий по шлангу 12 большого диаметра. Все эти газы и воздух смешиваются с горючей смесью, поступают через открытый впускной клапан в цилиндр двигателя и там сгорают. [11]

В современных двигателях от эффективности этих свойств масел зависит интенсивность закоксовыва-ния клапана принудительной вентиляции картера . [13]

В присутствии поверхностно-активных присадок уменьшается осадкообразование в двигателях, увеличивается срок службы систем с принудительной вентиляцией картера , общее количество отложений во всасывающей системе сводится к минимуму, причем эти отложения становятся мягче, растворяются в углеводородах, и порча двигателя при их откалывании менее вероятна. [14]

Испытание по этому методу проводят на шестицилиндровом рядном двигателе Ford модели 1963 г. Отличительная особенность испытания — выключена система принудительной вентиляции картера , двигатель оборудован системой конденсации прорывающихся в картер газов; поэтому кондевсат попадает в работающее масло, что интенсифицирует процесс ржавления деталей двигателя. [15]
