За что отвечают сайлентблоки передних рычагов

0
1171

Содержание

Что такое сайлент-блок? Это резинометаллический шарнир, посредством которого рычаги подвески автомобиля крепятся к нему (например, к кузову или балке передней подвески). В процессе эксплуатации (даже в процессе стоянки в гараже) автомобиля последние подвергаются воздействию сил. Направление которых почти постоянно. Это приводит вначале к упругой деформации. Упругая — это такой вид деформация, когда в случае прекращения действия сил, крутящих моментов она ликвидируется, деформированные детали возвращаются к своему прежнему состоянию, предшествовавшему ей. Однако, если сайлент-блоки уже проработали какое-то время и/или изготовлены некачественно, деформация их может стать неупругой . Это такой ее вид, когда после снятия внешних воздействий детали НЕ до конца или вовсе не возвращаются в исходное положение, т.е. появляется остаточная деформация.

Пример из "жизни", так сказать. Возьмите кусок проволоки, попробуйте ее немного согнуть. Пока изгиб слабый, как только отпустите изгибаемый конец, он тут же вернется в исходное положение (это пример упругой деформации). Если же пробовать гнуть дальше, то проволока останется в изогнутом состоянии, а то и обломится. Это уже — неупругая деформация. Правда, если проволока обладает пружинящими свойствами, согнуть ее можно будет достаточно сильно — до момента, пока не появится остаточная деформация. Но, тем не менее.

Резина — материал упругий (до определенной степени, конечно), причем степень ее упругой деформации весьма высока: вследствие так называемой высокоэластичности, присущей полимерам, к числу которых относится резина, степень их относительной упругой деформации может достигать нескольких сотен процентов, до 1000% и даже более. У металлов, не говоря уже о керамике, стекле — она гораздо ниже. Именно потому сайлент-блоки выполняют с резиновыми вставками: в настоящее время на земле неизвестен иной материал, обладающий столь высокой степенью упругой деформации. Правда, отдельного разговора стоят монокристаллические металлы, а также газы и жидкости, но их обсуждать здесь не будем.

Однако, в процессе эксплуатации, в условиях действия внешних силовых воздействий, а также под действие иных факторов (например, таким фактором может быть ультрафиолетовое излучение, идущее от солнца) внутренняя структура резины (как, в прочем, и любого полимера) начинает "портиться". Если конкретнее, в ней начинают появляться незаметные микротрещины, поры. Хотя, технология изготовления любого полимера такова, что они присутствуют в нем в том или ином количестве прямо, что называется, "с рождения". Просто со временем их число и размеры увеличиваются.

Рано или поздно, это приводит к тому, что высокая степень упругой деформации полимера (резины) становится недостижимой: он начинает разрываться, появляются уже такие трещины, которые явно видны невооруженным глазом — и именно тогда сайлент-блоки бракуют, делая вывод, что они неисправны. Последние начинают трескаться, крошиться на куски, выпучиваться. Наличие подобных проявления является сигналом к замене сайлент-блоков.

Перед этим у них может возникать промежуточное состояние, как раз и характеризующееся остаточной деформацией. Оно проявляется в том, что внутренняя часть сайлент-блока неупруго смещается в том или ином направлении по отношению к наружной его части и остается в таком положении даже при снятии внешних воздействий или, если они не превышают определенной величины. Вышесказанное поясним схематическими рисунками — на примере сайлент-блока верхнего рычага передней подвески автомобиля.

На рисунке приведен исправный сайлент-блок. Трещин и пор нет, зазоры между резиновым вкладышем и втулками — отсутствуют. Внешние воздействия могут вызывать смещение внутренней части сайлент-блока относительно внешней, но при их снятии все возвращается в исходное положение.

В процессе эксплуатации в резиновом вкладыше сайлент-блока начинают появляться трещины. Вначале малые, но потом постепенно увеличивающиеся в размере.
По мере появления трещин, а также в результате усталости ( кстати, термин "усталость" является вполне техническим, здесь он используется не в виде расхожего выражения; материалы, как и люди, тоже устают, что приводит к снижению их работоспособности) резины ее способность противостоять внешним силовым воздействиям снижается, она в большей степени становится подверженной неупругой деформации. Как результат — внутренняя часть сайлент-блока перемещается в сторону и остается в этом положении, даже если внешние силовые воздействия снимаются. Т.е.возникает остаточная деформация.

Когда величина такого смещения начинает превышать предельную, установленную для конкретной марки автомобиля заводом-изготовителем, сайлент-блоки бракуют. Понятно, что чем менее качественным было изготовление сайлент-блока , чем агрессивнее стиль езды , чем сильнее углы установки передних колес отличаются от оптимальных значений , тем быстрее наступит эта ситуация.

Так вот, на начальном этапе эта остаточная деформация является ОБРАТИМОЙ. Т.е. если направление внешнего силового воздействия на сайлент-блок изменится, то произойдет неупругая деформация в другом направлении и, соответственно, внутренняя часть сайлент-блока сместится в другую сторону. Кстати, если Вам интересно, подобное явление называют упругим гистерезисом.

К чему это приводит, применительно к поведению автомобиля на дороге?

Допустим, переднее колесо автомобиля наехало на препятствие — камень или попало в колею т.п. Или водитель совершает маневр, тормозит или еще что. Если автомобиль движется с малой скоростью, так что сила, действующая на колесо со стороны препятствия, недостаточна, чтобы вызвать смещение внутренней части сайлент-блока в другую сторону, автомобиль будет ехать дальше, как ни в чем ни бывало, разве что, подпрыгнув.

Если же сила превышает критическую, то направление остаточной деформации будет иным, как схематично показано на рисунке.

Соответственно, это приведет к изменению углов установки этого переднего колеса. Что, закономерно, вызовет нарушение в траектории движения автомобиля. Т.е. последний становится опасным в эксплуатации, склонным к неконтролируемым изменениям напраления своего движения, то и дело "рыскает" по курсу.

Характерно, что такое смещение будет неконтролируемым, случайным. И потому — трудно диагностируемым. Если при этом пытаться сделать развал-схождение (т.е. установку углов передних колес), его результаты будут не слишком удовлетворительными. Как и в случае, когда неисправны шаровые опоры.

А дальше?

Наконец, если продолжать эксплуатировать его и дальше, не ремонтируя переднюю подвеску, число и размеры трещин в резиновом вкладыше становятся еще большими. В итоге сайлент-блок, во-первых, начинает разрушаться, а, во-вторых, возрастает его склонность к неупругой деформации. В результате чего появляется зазор.

Понятно, что при таком состоянии сайлент-блока необходимо его немедленно заменить. Ибо в дальнейшем резиновый вкладыш быстро разобьется, внутренняя часть сайлент-блока будет касаться его внешней части (той, которая запрессована в рычаг передней подвески). При движении будет слышен явный стук, особенно при наезде на неровности дороги.

  • Для чего служит сайлентблок в автомобиле?
  • Что собой представляет сайлентблок и для чего он необходим. Где он находится?
  • Как можно проверить сайлентблок?
  • К чему может привести несвоевременная смена сайлентблоков?
  • Какие сайлентблоки лучше полиуретановые или резиновые?
  • Как произвести замену сайлентблоков самому. Поэтапная инструкция.

Представьте себе следующую ситуацию, Вы приехали на диагностику и специалист вам озвучивает, что пришло время для замены сайлентблоков. Вам даже не приходит в голову, что это за деталь и для чего она служит. В таком случае, этот материал будет очень полезен, в ней вы прочтете, что собой представляет сайлентблок, для чего он необходим и как его заменить.

Что собой представляет сайлентблок и для чего он необходим. Где он находится?

Сайлентблок, либо по-иному резинометаллический шарнир, состоит из следующих элементов – это две втулки металлических, среди которых существует резиновая вставка. Сайлентблоки необходимы для того чтобы соединять детали подвески, и за счет гибкой вставки среди втулок (резина, либо полиуретан) гасит колебания, которые передаются с одного узла к другому. Конструкция этой детали сделана так, что она может принимать и впитывать колебания во всех сторонах одновременно. Сайлентблок может выдерживать и радиальные, и осевые, и угловые нагрузки.

Как можно проверить сайлентблок?

Как можно определить, нужна замена этой детали или нет? Как правило, сайлентблоки могут служить до ста тысяч километров пробега. Но при таких дорожных условиях как у нас, необходимо проводить обследование уже после пятидесяти тысяч километров пробега. Осознать, износился сайлентблок подвески возможно только по собственным ощущениям. В случае если машина стала похуже управляться, либо действия на поворачивание руля стали «ватными» с огромной задержкой – то такие критерии являются точным признаком изношенного сайлентблока. Однако для того чтобы точно убедиться в этом следует посетить автомобильный сервис либо осуществить проверку резинометаллических шарниров самому.

Зрительное обследование сайлентблоков совершается следующим способом: необходимо заехать в яму, и взглянуть зрительно на чистый, от грязищи сайлентблок. В резиновой доле не нужно чтобы были трещины или разрывы. Лучше всего перед началом осмотра сайлентблока знать, как должна смотреться новая деталь. Непрямым показателем, возможно, рассматривать искривленный развал/схождение, в случае если установлено, то, что ранее он был правильный. Если сайлентблоки порвались, то рычаги станут немного криво. Еще необходимо проверить люфт в сайлентблоке и при большом его размере – поменять его очень срочно.

К чему может привести несвоевременная смена сайлентблоков?

Что может произойти, если не во время заменить сайлентблоки? Этим вопросом задавался, скорее всего, не один водитель. Если эта деталь очень серьезно изношена, то это может привести к уводу машины на скорости, или иными словами на скорости машину будет швырять из стороны в сторону. Еще одним существенным признаком изнашивания резинометаллических шарниров считается не одинаковый износ покрышек машины.

Не нужно запускать замену сайлентблоков, так как могут быть не очень хорошие последствия. Например: могут разрушиться посадочные зоны крепления шарниров, следствие чего будет полная замена переднего рычага подвески в сборе.

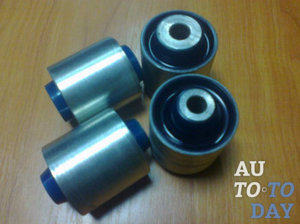

Какие сайлентблоки лучше полиуретановые или резиновые?

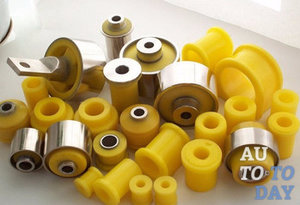

Если в подвеске машины имеются какие-нибудь резиновые втулки и сайлентблоки, которые возможно поменять на полиуретановые элементы, то это очень хорошо, тем, что Вы сможете улучшить свойства подвески и ее работу. Сайлентблоки из полиуретана будут служить вашему автомобилю примерно в раз пять дольше, чем детали, сделанные из резины. У полиуретана существует один единственный минус – это, то, что детали из этого материала стоят гораздо дороже, чем детали из резины, больше чем в пять раз. Но если вы все-таки остановитесь на них, то сможете сэкономить на неоднократной замене.

Сайлентблоки сделанные из полиуретана улучшат поведение вашей машины на дороге, уменьшая не нужные деформации в подвеске и убирая эффект «выжимания», характерный для деталей из резины. Это может значить только одно, то, что подвеска постоянно находится в предусмотренном конструкторами порядке. Хорошо поставленные и выбранные элементы из полиуретана постоянно работают намного лучше, поглощая удары, вибрацию и уменьшая шум в сравнении с резиновыми элементами. Если вас не устраивает управляемость машины, и вы хотите ее улучшить, то использование полиуретановых сайлентблоков это то, что вам необходимо. В случае если вы не спеша ездите с одного места в другое, то вы можете остановиться и на резиновых сайлентблоках.

Как произвести замену сайлентблоков самому. Поэтапная инструкция.

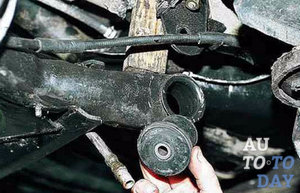

Произвести замену сайлентблоков самому впервые очень сложно, поэтому необходимо взять себе помощника, который уже имел дело с такой работой. Если Вы уже работали по замене сайлентблоков, то можно произвести их замену непосредственно на машине, вывернув болты, которые крепят балку, к кронштейнам кузова и выведя проушины балки из них. Но все же более комфортно делать такую работу при снятой балке задней подвески. Очень хорошо выполнять эту работу при наличии специального инструмента – съемника, но если у вас его нет, можно обойтись и без него. Для того чтобы снять сайлентблоки вам понадобится съемник либо оправка.

При применении съемника следует выполнить перечисленные операции:

1. Перед выпрессовкой нужно нагреть проушину рычага при помощи горячего воздуха примерно до температуры около 50-75 грудусов цельсия, перед этим необходимо выпилить два выреза с использованием ножовки, с наружной стороны втулки сайлентблока для соединения выступов монтажной втулки. Выпрессовку необходимо делать следующим образом: установить на проушину рычага с внешней стороны корпус инструмента, надеть на болт монтажную втулку с выступами, вставить болт в дыру сайлентблока, надеть на него с другой стороны проушины рычага шайбу, опереться об корпус инструмента и затянуть гайку до выпрессовывания сайлентблока.

2. Затем необходимо запрессовать в два рычага задней подвески сайлентблоки с ранее выпиленными вырезами с помощью инструмента следующим образом: необходимо установить корпус инструмента на проушину рычага с внешней стороны, соединив метки на корпусе инструмента и проушине рычага; затем устанавливаем на болт упорную шайбу, вставляем его в проушину рычага, после чего на болт надеваем новенький сайлентблок, монтажную втулку с выступами и навинчиваем гайку. Нужно сориентировать сайлентблок в отношении рычага, и запрессовать его заподлицо с торцом проушины рычага.

При применении подручных средств порядок работы следующий:

1. Устанавливаем балку в тиски и выпрессовываем сайлентблок оправкой нужного диаметра или при помощи съемника. Небольшой совет: если не получится выпрессовать сайлентблок, то можно распить его при помощи ножовки по металлу. Тогда посадка такого сайлентблока в проушине рычага гораздо ослабится.

2. Затем необходимо достать сайлентблок из проушины балки.

3. Потом очищаем проушину от образовавшейся ржавчины и окалины и запрессовываем новую деталь назад, предварительно сайлентблок сориентировав по отношению к рычагу.

4. По такой же схеме меняем второй сайлентблок.

5. Устанавливаем балку задней подвески назад на машину. Болты, закрепляющие балку к кузову до конца затягиваем на машине, стоящем на земле, моментом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Сайлентблоки передних рычагов необходимы для погашения колебаний во время езды. Они довольно быстро выходят из строя, ведь принимают на себя огромные нагрузки, стараясь противостоять деформации. Поэтому необходимо знать, как правильно заменить их в случае поломки.

Для чего нужен сайлентблок рычага подвески

Резинометаллический шарнир или сайлентблок — это деталь, состоящая из двух металлических трубок, между которыми находится полиуретан или втулка, именно из-за этого его называют полиуретановым сайлентблоком. Объяснить его предназначение поможет расшифровка самого названия. «Сайлент» с английского языка переводится как «тихий», следовательно деталь используется в механизме для подавления вибрации и шумов. При помощи сайлентблока осуществляется соединение деталей подвески, а резиновая вставка помогает смягчать удары на ее узлы. Они закрепляют стабилизаторы поперечной устойчивости и рычаги.

Еще сайлентблок используется для соединения задней подвески. А также для прикрепления амортизаторов, коробки передач или двигателя. Эта деталь способна выдерживать огромные нагрузки, поэтому она быстро выходит из строя и требует частой замены. На работоспособность сайлентблока влияет состояние дорожного покрытия, резкие перепады температур, срок эксплуатации самого автомобиля. В некоторых случаях резина начинает трескаться от старости.

Обычно изготовитель детали дает гарантию, что она сможет выдержать пробег в сто тысяч километров. Но если учитывать состояние дорог в нашей стране, лучше так не рисковать. Каждому автолюбителю стоит проводить визуальный осмотр сайлентблока уже через 50000 км пробега. Сделать это очень просто даже в домашних условиях.

Диагностика сайлентблоков передних рычагов

Главным признаком того, что сайлентблок пора заменить, является ухудшение управляемости автомобиля. Руль перестает быстро «слушаться» водителя, начинает реагировать на действия с задержкой. Еще более опасным сигналом может послужить виляющие движения машины по дороге. Если такой признак появился, существует реальная опасность для пассажиров данного автомобиля и других участников дорожного движения. К тому же, если отказаться от своевременного ремонта, могут быть повреждены другие более дорогие детали машины, произойдет быстрый износ покрышек.

Чтобы удостовериться в необходимости ремонта, можно обратиться в сервисный центр. Но существует возможность и продиагностировать поломку самостоятельно, проведя визуальный осмотр. Для этого совершите следующие действия.

  1. Подгоните автомобиль на смотровую яму или расположите на подъемнике.
  2. Уберите с детали лишнюю грязь, она помешает разглядеть неисправности.
  3. Внимательно осмотрите резиновую часть на предмет разрывов и мелких трещин. Если она вздулась или отшла, также требуется срочная замена.
  4. Обратите внимание на люфт. Если он достаточно большой, это может привести к поломке посадочных мест шарнира. В таком случае придется заменять весь рычаг полвески.
  5. Уберите машину с ямы или подъемника и проверьте развал-схождение. Если оно неправильное, это тоже может быть признаком порчи сайлентблоков.

Как провести замену сайлентблока переднего рычага

Для осуществления ремонтных работ сайлентблока потребуется специальное оборудование и профессиональные навыки, поэтому не всегда сделать это в домашних условиях возможно. Если у вас мало опыта, велика вероятность повредить новые резинометаллические шарниры и рычаги подвески, поэтому будьте внимательны. Порядок действий при замене сайлентблока выглядит следующим образом.

  1. Приподнимите автомобиль при помощи домкрата, либо, если это возможно, вывесите его на подъемнике. Затем снимите передние колеса, чтобы получить одновременный доступ к заменяемым деталям и ремонту подвески.
  2. Снимите сайлентблок вместе с рычагом. Для этого снимите специальные болты, открутив гайки.
  3. Произведите демонтаж рычага, сняв с него болты и вытянув на себя.
  4. Теперь необходимо снять задние сайлентблоки передних рычагов. В сервисах используют специальное приспособление для выпрессовки деталей (оправки), но в домашних условиях можно обойтись обычной кувалдой с тисками. Беспокоиться о повреждении детали не нужно, она итак уже неисправна, главное — постараться не поломать сам рычаг. Если при выпрессовке деталь сидит плотно, можно воспользоваться специальной горелкой для нагревания шарнира.
  5. После выбивания шарнира осмотрите это место и очистите от всевозможной пыли и грязи. Также проследите, чтобы на ее поверхности не было царапин, механических повреждений и острых краев.
  6. Обработайте посадочное место смазкой или мыльным раствором.
  7. Перед установкой нового сайлентблока внимательно осмотрите его со всех сторон. Необходимо удостовериться, что он полностью подходит для вашего конкретного случая (часто происходит, что с внешней стороны он подходит идеально, а с внутренней имеет другую форму).
  8. Теперь необходимо запрессовать резинометаллический шарнир. Сделать это можно с помощью тисков. Можно также использовать молоток или кувалду, но тогда придется быть боле осторожным.
  9. Установите рычаг на место, закрутите гайки с болтами, а затем установите колеса на местро и опустите автомобиль или снимите его с домкрата.
  10. Теперь можно окончательно затянуть сайлентблоки, используя вес самого автомобиля.
  11. Не забудьте восстановить развал-схождение колес.

При замене салентблоков следует обратить внимание на материал их изготовления. Для любителей спокойной езды подойдет изделие из резины. Срок его службы не такой долгий, но и стоимость значительно ниже. Для сторонников экстримального вождения лучше приобрести сайлентблок из полиуретана. Они способны лучше заглушить шумы от ударов и вибрации, а также могут прослужить в 3-4 раза дольше.
