Снятие
1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. "Подготовка автомобиля к TO и ремонту").
2. Очищаем от грязи гайки и чехлы рулевой тяги.

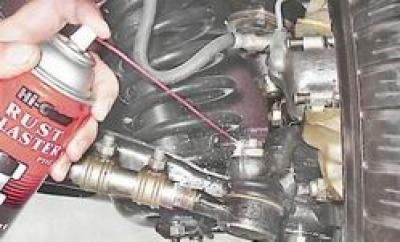

3. Наносим проникающую смазку на резьбу шаровых шарниров.

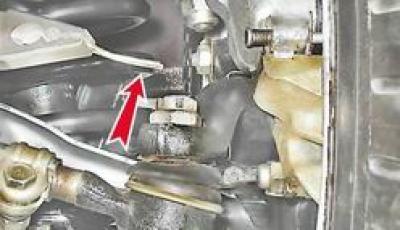

4. Плоскогубцами вынимаем шплинт гайки крепления пальца к рычагу поворотного кулака.

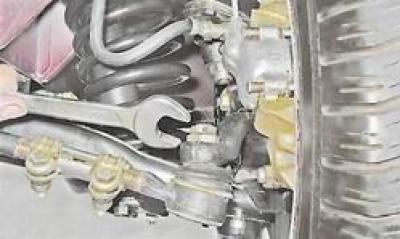

5. Рожковым ключом на 22 мм отворачиваем гайку крепления пальца шарового шарнира к рычагу поворотного кулака.

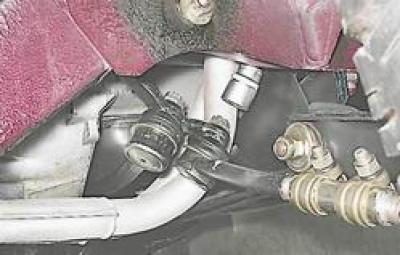

6. Сверху из моторного отсека торцовым ключом на 22 мм с удлинителем отворачиваем гайки (предварительно вынув шплинты) крепления пальцев боковых тяг к маятниковому рычагу (для правой тяги) и к сошке рулевого механизма (для левой тяги).

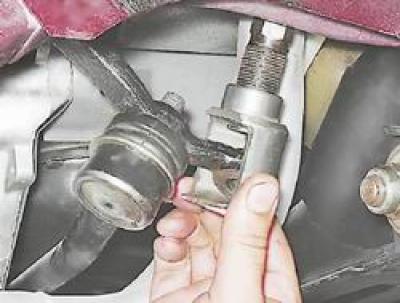

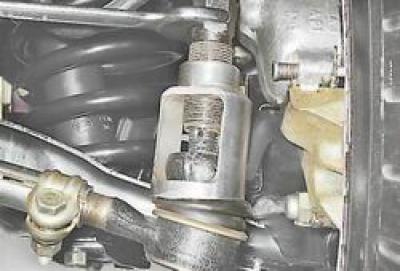

7. Съемником выпрессовываем пальцы наконечников и снимаем боковые тяги.
8. Перед разборкой боковой тяги измеряем и записываем ее длину. Это необходимо для того, чтобы при сборке не нарушить правильную величину схождения колес. Ослабляем болты стяжных хомутов соединительной муфты и вывинчиваем наконечники.
Аналогично снимаем и разбираем другую боковую тягу.
9. Для снятия средней рулевой тяги расшплинтовываем и торцовым ключом на 22 мм с удлинителем из моторного отсека отворачиваем гайки.
10. Если пальцы шарниров боковых тяг отсоединены от маятникового рычага и сошки редуктора рулевого механизма, то при помощи съемника выпрессовываем пальцы шаровых шарниров тяги и снимаем ее.
Внимание! При выполнении следующей операции (чтобы не повредить резьбу) гайки отворачиваем до совпадения их торцов с торцами пальцев.

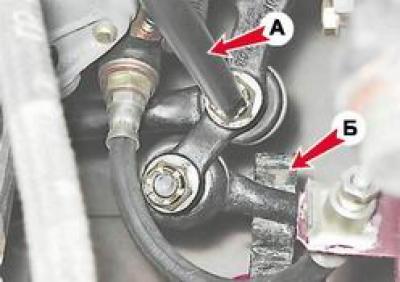

11. Если боковые тяги не отсоединены от проушин сошки и маятникового рычага, то пальцы шаровых шарниров средней тяги можно выпрессовать, выбивая их с помощью подходящего стержня А. Предварительно подставляем упор Б под внутренний наконечник боковой тяги.
12. После выпрессовки пальцев отворачиваем гайки и снимаем среднюю рулевую тягу.
Установка
1. Устанавливаем рулевые тяги в обратной последовательности. После сборки и регулировки боковой тяги по длине затягиваем стяжные хомуты.
2. После установки рулевых тяг необходимо проверить и в случае необходимости отрегулировать углы схождения колес самостоятельно (см. "Углы установки колес — регулировка") или в специализированной мастерской.
Если проверка выявила неисправность рулевых тяг (см. «Осмотр и проверка рулевого управления на автомобиле ВАЗ 2106»), замените их, так как шарниры тяг неразборные.
Для замены на автомобиле ваз 2106 рулевых тяг вам потребуются: пассатижи, ключ «на 22», отвертка, молоток и… … съемник шаровых шарниров.
ПРИМЕЧАНИЕ
Возможна замена как рулевой трапеции в целом (отсоединив пальцы шаровых шарниров от поворотных рычагов, сошки и маятникового рычага), так и отдельных рулевых тяг.
Замена показана на примере правой рулевой тяги при снятом с автомобиля ваз 2106 (для наглядности) переднем колесе. Остальные рулевые тяги заменяют аналогично.
1. Снимите с автомобиля передние колеса (для удобства работы), расшплинтуйте гайку наружного рулевого наконечника.
2. Отверните гайку рулевого наконечника.
3. Установите съемник. Заворачивая гайку съемника, выпрессуйте наконечник рулевой тяги из ушка поворотного рычага.
При отсутствии съемника нанесите несколько резких ударов молотком вдоль оси рычага до выхода наконечника рулевой тяги из его ушка. 4. Выведите палец из ушка рычага.
5. Отсоедините палец внутреннего шарнира рулевой тяги таким же способом.
6. Установите на автомобиль ваз 2106 новую рулевую тягу в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
Для облегчения последующей регулировки схождения колес установите длину новой правой или левой рулевой тяги, равную длине заменяемой тяги.
ПРЕДУПРЕЖДЕНИЕ
Не забудьте отрегулировать на автомобиле ваз 2106 схождение колес после установки новых рулевых тяг.
Метод смены управляющих тяг на ВАЗ 2106
Такая операция, как смена управляющих тяг ВАЗ 2106, делается на основе диагностики технического состояния фронтальной подвески автомобиля. Узел является ответственным исходя из убеждений безопасности водителя и пассажиров, потому для которого предназначена конструкция его неисправности либо износа колебаться вредно — необходимо ставить новые детали.
Как обнаружить неисправность
Проверить исправность управляющих тяг можно без помощи других, для этой цели вам будет нужно только смотровая канава или эстакада. Делать такую проверку на автомобиле ВАЗ 2106 лучше каждые 5 тыщ км как еще его называют после каждой долговременной поездки по нехорошим дорогам. Таковой маленький интервал обоснован качеством производства рассматриваемых деталей, средняя они служат 15-20 тыщ км.
Чтоб выполнить диагностику, необходимо поставить машину над канавой либо заехать на эстакаду и зафиксировать тс ручным тормозом. Взявшись одной рукою за стержень тяги около наконечника, нужно резким движением нажать его ввысь, и потом вниз. Исправный наконечник или совсем не имеет свободного хода, или он составляет пару мм, рукою это чувствуется.
Если свободный ход не просто, а одновременно стержень тяги просто вертится в обоих шаровых пальцах, то смена наконечников ВАЗ 2106 неминуема. Таким методом нужно проверить нашему клиенту остается 6 пальцев, и при их ярко выраженном износе лучше произвести смену всей управляющий трапеции, состоящая из 3 тяг.
Читайте так же
Случается, что в соединениях свободный ход отсутствует, однако защитные пыльники порвались как еще его называют потрескались. Если их не поменять, то повсевременно набивающиеся в шарнир пыль и грязюка сделают собственный бизнес: узел стремительно выйдет из строя. Изношенные пыльники подлежат неотклонимой подмене. Для выполнения работы будет нужно как в кинотеатре инструментов:
- набор накидных либо рожковых ключей;
- монтажная лопатка;
- съемник для выпрессовки шаровых пальцев из посадочных мест.
Съемник по сути есть железный стакан с прорезью, если вы поставили цель его было можно надеть на сошку управляющего механизма или маятника. Таковой бывают практически в каждом гараже, где стоит ВАЗ 2106 по другому другая модель «классики» Жигулей.
Инструкция по выполнению замены
Замена рулевых тяг , наконечников ваз.классика
Канал Авто_Ремонт помогает убрать неисправности автомобиля своими силами.
Как снять рулевые тяги, рулевой наконечник без съемника и со съемником.
Видео о том как снять рулевые тяги и управляющий наконечник без съемника и со съемником. Что делать не могу снят.
Замена рулевой трапеции производится на смотровой яме или эстакаде. Порядок разборки следующий.
- Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
- Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
- Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
- Операцию повторить на всех остальных наконечниках.
Читайте так же
Иногда при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает вращаться вместе с гайкой, провернувшись в посадочном месте. Тогда, чтобы открутить гайку, надо заблокировать его монтажной лопаткой. Небольшая особенность: левая и правая крайние тяги ВАЗ 2106 отличаются друг от друга, поэтому после снятия их лучше пометить.
Элементы рулевого управления: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — вал рулевого управления; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опоры вала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак
После того как все 3 тяги сняты, нужно новые детали подогнать под длину старых. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.
Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.
Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.
Все рулевые тяги ВАЗ 01-07 моделей идентичны, поэтому при покупке не стоит беспокоиться, прочитав на упаковке цифры 2101. Единственное, на что стоит обратить внимание, — это на подвижность шарового пальца в наконечнике тяги. В новом изделии он должен с трудом поворачиваться в гнезде от усилия рук. После успешной замены даже хотя бы одного наконечника ездить сразу нельзя, нужно обязательно отрегулировать углы схождения передних колес на ближайшей СТО.
