У новых двигателей зазор между поршнем и цилиндром составляет 0,025-0,045 мм и задается установкой поршней того же класса, что и класс цилиндров.

Для выполнения работы потребуется нутромер.

Последовательность выполнения

Замечание. Как пользоваться нутромером, см. прилагаемую инструкцию или специальную литературу.

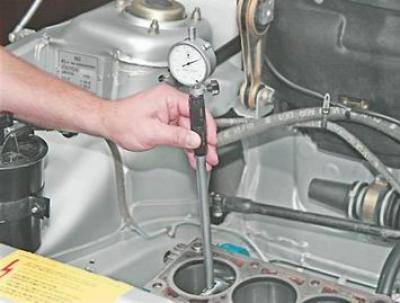

3. Нутромером проверяем износ стенок цилиндров.

Измерения проводим в четырех поясах (5, 12, 62 и 112 мм от верхней кромки цилиндра) в продольном и поперечном направлениях двигателя. В верхнем поясе цилиндр не изнашивается. По разнице показаний нутромера в разных поясах определяем степень износа каждого цилиндра.

Диаметры цилиндров двигателя разбиты на пять размерных классов (см. табл. 8.4). Класс каждого цилиндра выбит на нижней привалочной плоскости блока цилиндров.

Таблица 8.4. Классы цилиндров по диаметру

Обозначение

Диаметр, мм

82,00-82,01

82,01-82,02

82,02-82,03

82,03-82,04

82,04-82,05
Рекомендация. Небольшой равномерный износ цилиндра (в пределах 0,05 мм) можно компенсировать установкой поршня другого класса с большим диаметром.

Если максимальный износ составляет 0,15 мм и более, требуется расточка цилиндров и установка поршней ремонтного размера.

Предусмотрена расточка цилиндров на 0,4 мм и 0,8 мм под размеры ремонтных поршней.

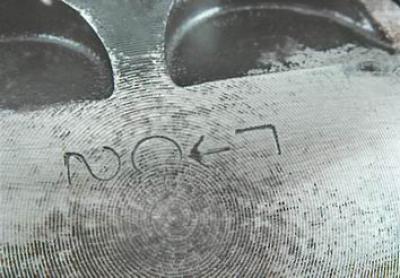

4. На днище поршня нанесены обозначения, где:

  • 2 класс отверстия под поршневой палец;
  • С класс поршня;
  • ← метка, которая должна быть направлена в сторону переднего конца коленчатого вала;
  • Г группа массы поршня.

По диаметру отверстия под поршневой палец поршни делятся на три класса (1, 2, 3) через 0,004 мм.

По наружному диаметру поршни разбиты на пять классов (A, B, C, D, E) через 0,01 мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня).

По размеру поршни бывают номинальные и двух ремонтных размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа "Δ". Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом "□".

На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом "Г". Поршни с увеличенной и уменьшенной массой на 5 г обозначаются "+" и "-" соответственно.

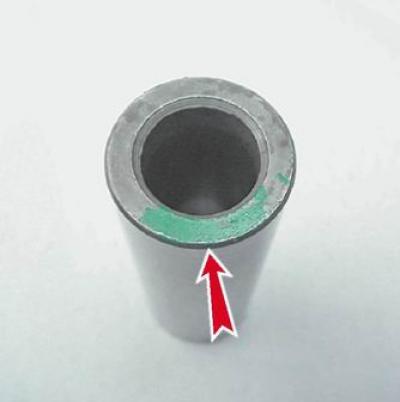

Класс пальца маркируется краской на его торце.

По наружному диаметру пальцы делятся на три класса (синий, зеленый и красный), через 0,004 мм.

Для облегчения подбора пальца к отверстию поршня на его внутренней стороне краской указывается требуемый класс пальца.

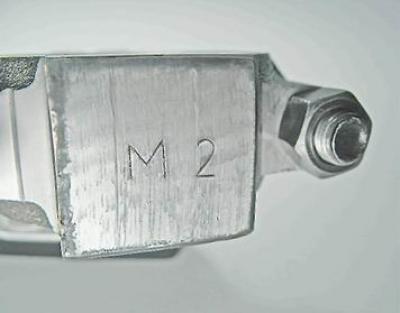

Требуемый класс пальца указан на крышке шатуна (цифра 2). По массе головок шатуны делятся на классы. Маркировка наносится на крышке шатуна буквой "М".

На двигатель должны быть установлены шатуны одного класса по массе (см. табл. 8.5).

КШМ ВАЗ 2110, 2111, 2112

Сейчас мы рассмотрим особенности устройство КШМ ВАЗ 2110, 2111, 2112

Основные размеры КШМ ВАЗ 2110, 2111, 2112 показаны на рисунке. Хорошо зарекомендовали себя двигателя ВАЗ 2110, они имеют много взаимозаменяемых деталей КШМ с двигателями ВАЗ 2108, ВАЗ 2109.

Схема измерения цилиндров 2110, 2111, 2112

Детали КШМ ВАЗ 2110, 2111, 2112

Поршень ВАЗ 2110, 2111, 2112 — алюминиевый, литой. При изготовлении детали строго выдерживается масса поршня. Поэтому во время сборки двигателя по массе поршни не требуется подбирать.

Поршни ВАЗ 2110, 2111, 2112 имеют 5 классов ( А, B , С, D , Е) в зависимости от наружного диаметра с шагом 0,01 мм.

Что касается наружной поверхности поршня, то она имеет достаточно сложную форму, поэтому диаметр поршня измеряют только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Еще поршни делятся на 3 класса по диаметру отверстия под поршневой палец с шагом 0.004 мм. Классы диаметров поршня и отверстия под порш­невой палец можно определить по клейму на днище поршня.

Поршни ремонтных размеров ВАЗ 2110, 2111, 2112

Поршни ремонтных размеров ВАЗ 2110, 2111, 2112 изготавливают с наружным диаметром, увеличенным на 0,4 и 0.8 мм. Различить ремонтные размеры поршней можно благодаря маркировке на поршне в виде квадрата (0,8) или треугольника (0,4).

Чтобы правильно установить поршень в цилиндр необходимо пользоваться указательными стрелками на днище поршней. Стрелка должны быть направлена к приводу распределительного вала.

Поршневой палец ВАЗ 2110, 2111, 2112 — изготавливается из стали, полый, плавающего типа. Плавающий тип поршневого пальца означает, что он может свободно вращаться в бобышках поршня и втулке шатуна. Для фиксации поршневого пальца используют пружинные стопорные кольца.

Классы поршневых пальцев ВАЗ 2110, 2111, 2112 :

3 класса с шагом 0,004 мм – по наружному диаметру.

Класс поршневого пальца можно определить по маркировке на торце поршневого пальца красной (3 класс), синей (1 класс) или зеленой (2 класс) меткой.

Поршневые кольца ВАЗ 2110, 2111, 2112

Поршневые кольца ВАЗ 2110, 2111, 2112 изготавливаются из чугуна.

Существуют верхние и нижние компрессионные кольца ВАЗ 2110, 2111, 2112 .

Верхнее компрессионное кольцо ВАЗ 2110, 2111, 2112 — с хромированной бочкооб­разной наружной поверхностью. Нижнее компрессион­ное кольцо ВАЗ 2110, 2111, 2112 изготавливается скребкового типа.

Маслосьемное кольцо ВАЗ 2110, 2111, 2112 изготавливается с хромированными рабочими кромками и с разжимной витой пружиной.

Кольца ремонтных размеров обозначаются маркировкой «40» или «80», что соответствует наружному диаметру 0,4 или 0,8.

Шатун ВАЗ 2110, 2111, 2112 – изготавливается из стали, кованый. Он обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются.

В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

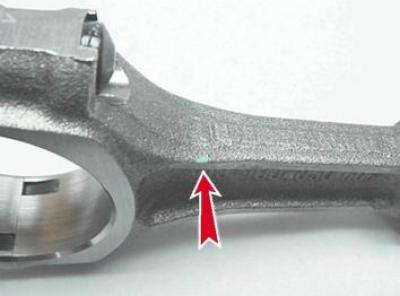

По массе верхней и нижней головок шатуны подраз­деляются на классы, маркируемые либо бук­вой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до мини­мальных размеров 33 и 32 мм. После удале­ния металла с крышки шатуна, на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

У новых двигателей зазор между поршнем и цилиндром составляет 0,025-0,045 мм и задается установкой поршней того же класса, что и класс цилиндров.

Для выполнения работы потребуется нутромер.

1. Подготавливаем автомобиль к выполнению работы (см. "Подготовка автомобиля к техническому обслуживанию и ремонту").

2. Извлекаем поршни из блока цилиндров (см. "Поршневые кольца и шатунные вкладыши — замена").

Как пользоваться нутромером, см. прилагаемую инструкцию или специальную литературу.

3. Нутромером проверяем износ стенок цилиндров.

Измерения проводим в четырех поясах (5, 12, 62 и 112 мм от верхней кромки цилиндра) в продольном и поперечном направлениях двигателя. В верхнем поясе цилиндр не изнашивается. По разнице показаний нутромера в разных поясах определяем степень износа каждого цилиндра.

Диаметры цилиндров двигателя разбиты на пять размерных классов (см. табл. 8.4). Класс каждого цилиндра выбит на нижней привалочной плоскости блока цилиндров.

Таблица 8.4. Классы цилиндров по диаметру

Обозначение

Диаметр, мм

82,00-82,01

82,01-82,02

82,02-82,03

82,03-82,04

82,04-82,05

Небольшой равномерный износ цилиндра (в пределах 0,05 мм) можно компенсировать установкой поршня другого класса с большим диаметром.

Если максимальный износ составляет 0,15 мм и более, требуется расточка цилиндров и установка поршней ремонтного размера.

Предусмотрена расточка цилиндров на 0,4 мм и 0,8 мм под размеры ремонтных поршней.

4. На днище поршня нанесены обозначения, где:

2 — класс отверстия под поршневой палец;
С — класс поршня;
← — метка, которая должна быть направлена в сторону переднего конца коленчатого вала;
Г — группа массы поршня.

По диаметру отверстия под поршневой палец поршни делятся на три класса (1, 2, 3) через 0,004 мм.

По наружному диаметру поршни разбиты на пять классов (A, B, C, D, E) через 0,01 мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня).

По размеру поршни бывают номинальные и двух ремонтных размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа "Δ". Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом "□".

На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом "Г". Поршни с увеличенной и уменьшенной массой на 5 г обозначаются "+" и "-" соответственно.

Класс пальца маркируется краской на его торце.

По наружному диаметру пальцы делятся на три класса (синий, зеленый и красный), через 0,004 мм.

Для облегчения подбора пальца к отверстию поршня на его внутренней стороне краской указывается требуемый класс пальца.

Требуемый класс пальца указан на крышке шатуна (цифра 2). По массе головок шатуны делятся на классы. Маркировка наносится на крышке шатуна буквой "М".

На двигатель должны быть установлены шатуны одного класса по массе (см. табл. 8.5).
