VDE, DIN VDE – стандарт Института испытаний и сертификации, Оффенбах, Германия. Стандарты, согласованные с DIN имеют обозначение DIN VDE. Кабель, выпускаемый по стандарту DIN VDE на оболочке имеет характерную маркировку знаком VDE, и изготовитель такого кабеля должен обладать лицензией на право маркировки кабеля знаком соответствия VDE. Стандарт DIN VDE описывает также технические характеристики (сечение, материал и т.д.) цветовую маркировку жил и цифровую маркировку оболочки.

Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 6-35 кВ

Немецкий стандарт. Кабель с медной жилой специальным символом

Изолированный воздушный кабель (NFA2X 4×250,6/1 кВ)

Жила A

Алюминиевая жила (NAYY 4×95 SE 0,6/1 кВ.)

Изоляция Y

Изоляция из поливинилхлоридного (ПВХ) пластиката (NAYY 4×95 SE 0,6/1 кВ.)

Изоляция из сшитого полиэтилена (XLPE) (N2XSY 1×150 RM/25 12/20 кВ.)

Изоляция из сшитой композиции пониженной горючести, не содержащей

галогенов (NHXMH 3×25 RM

Концентрический проводник C

Концентрический проводник из медных проволок и медной ленты,

намотанных по спирали (NYCY 3×4 RE/4 0,6/1 kV)

Металический экран S

Экран из медных проволок и медной ленты, намотанных по спирали

(N2XSY 1Ч35 RM/16 6/10kV)

Экран из медной проволоки и медной ленты вокруг каждой жилы кабеля,

намотанных по спирали (N2XSEY 3Ч120 RM/16 6/10kV)

Водоблокирующие элементы (F)

Водонепроницаемый экран из водонабухающей ленты, обеспечивающей

продольную гермитизацию (NA2XS(F)2Y 1×150 RM/25

Водонепроницаемый экран из водонабухающей ленты, обеспечивающей

продольную гермитизацию и экран из алюмополимерной ленты

(NA2XS(F)2Y 1×150 RM/25 12/20 кВ)

Броня B

Броня из двух стальных оцинкованных лент (2XSYBY 3×120 RM/16 6/10 кВ)

Броня из круглых стальных оцинкованных проволок (NYRY 4×70 SM 0,6/1 кВ)

Броня из плоских стальных оцинкованных проволок (NYFGY 3×70 SM 3,6/6 кВ)

Броня из стальной оцинкованной ленты, наложенной с зазором

(NYFGY 3ч70 RM/16 6/10 кВ)

Оболочка K

Оболочка из свинца (NYKY 4×16 RE 0,6/1кВ)

Оболочка из ПВХ-пластика (NAYY 4×95 SE 0,6/1 кВ)

Оболочка из полиэтилена (NA2XS2Y 1×150 RM/25 12/20 кВ)

Оболочка из композиции пониженной горючести, не содержащая галогенов

(N2XSEH 3×120 RM/16 6/10 кВ)

Несущий элемент T

Несущий элемент (A2XSYT 3x1x50 RM/16 6/10 кВ)

Примечание: Для точного определения марки необходимо знать следующие величины: материал жилы, количество жил, сечение и форму жил, номинальное напряжение U0/U, сечение и исполнение экрана, материал оболочки. Если необходима броня, нужно выбрать тип брони.

Пример маркировки по стандарту VDE:

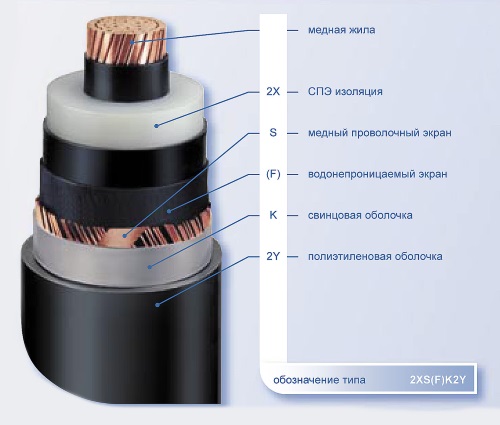

Маркировка силового кабеля 2XS(F)K2Y по стандарту VDE

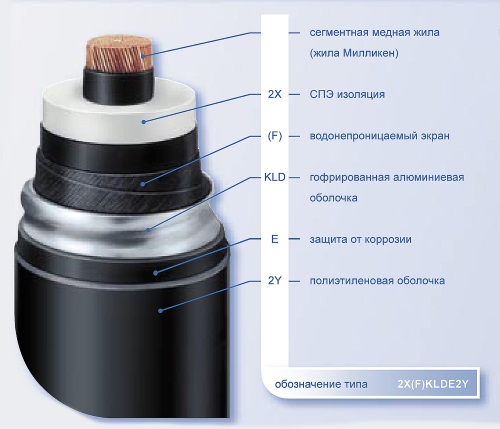

Маркировка силового кабеля 2X(F)KLDE2Y по стандарту VDE

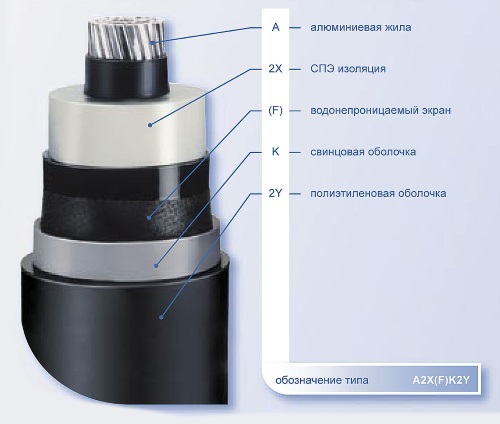

Маркировка силового кабеля A2X(F)K2Y по стандарту VDE

Маркировка силового кабеля 2X(F)K2Y по стандарту VDE

Кабель диаметром 7 мм (согласно приложению № 0085666)

Сведения из реестра:

Раздел: Сертификат РФ

Регистрационный номер сертификата соответствия: С-GB.АВ44.А.00072

Дата начала действия сертификата: 28.12.2010

Основание выдачи сертификата: Протоколы испытаний от 13.01.2010 № 0934к/уиж, № 0935к/уиж выданные Испытательной станцией ОАО «Егоршинский радиозавод» Адрес: Свердловская обл., г. Артемовский, ул. Заводская, 40

Тип заявителя: юридическое лицо

Полное наименование заявителя: ООО «СЛОН-АВТО»

Адрес места нахождения заявителя: Обводное шоссе, 34, строение 1, г. Тольятти, Самарская обл., РФ, 445004

Фактический адрес заявителя: Обводное шоссе, 34, строение 1, г. Тольятти, Самарская обл., РФ, 445004

Номер телефона заявителя: (8482) 69-74-31

ОГРН/ОГРНИП заявителя: 1086320026528

Тип изготовителя: без типа

Полное наименование изготовителя: Фирма “TCB-Arrow Limited”;Watchmoor Hous, Watchmoor Road,Camberley, Surrey GU153AQ United Kingdom

Тип объекта сертификации: Партия

Полное наименование продукции: Кабель диаметром 7 мм (согласно приложению № 0085666)

Код по Общероссийскому классификатору продукции (ОКП): 355200

Код по Товарной номенклатуре внешнеэкономической деятельности (ТН ВЭД): 8544609009

Размер партии или заводской номер изделия: Контракт № 1/01 от 01.12.2008 с “TCB-Arrow Limited”, инвойс № INV19413 от 30.11.2010

Обозначение национального стандарта или свода правил: Технический регламент "О безопасности колесных транспортных средств" (Постановление Правительства РФ от 10.09.2009 N 720);

Номер бланка приложения к СС для таблицы продукции: 0085666

Таблица продукции (Приложение):

Полное наименование – Кабель диаметром 7 мм, в том числе:
Коды ОКП – 355200
Коды ТН ВЭД – 8544609009
Обозначение иной документации, по которой выпускается продукция – По технической документации изготовителя (стандарт качества ИСО 3808/2 1980 (Е)

Полное наименование – CBL561 Кабель диам. 7 мм черный цилиндр № 1 маркировка «ERZ TCB CBL594 7 Kohm” – 11000 м

Полное наименование – CBL562 Кабель диам. 7 мм черный цилиндр № 2 маркировка «ERZ TCB CBL594 7 Kohm” – 11000 м

Полное наименование – CBL563 Кабель диам. 7 мм черный цилиндр № 3 маркировка «ERZ TCB CBL594 7 Kohm” – 11000 м

Полное наименование – CBL564 Кабель диам. 7 мм черный цилиндр № 4 маркировка «ERZ TCB CBL594 7 Kohm” – 11000 м

Полное наименование – CBL565 Кабель диам. 7 мм черный маркировка «ERZ TCB CBL594 7 Kohm” – 11000 м

Полное наименование – CBL571 Кабель диам. 7 мм черный цилиндр № 1 маркировка «ERZ TCB CBL594” – 38000 м

Полное наименование – CBL572 Кабель диам. 7 мм черный цилиндр № 2 маркировка «ERZ TCB CBL594” – 30000 м

Полное наименование – CBL573 Кабель диам. 7 мм черный цилиндр № 3 маркировка «ERZ TCB CBL594” – 33500 м

Полное наименование – CBL574 Кабель диам. 7 мм черный цилиндр № 4 маркировка «ERZ TCB CBL594” – 37000 м

Полное наименование – CBL566 Кабель диам. 7 мм черный без маркировки 7 кОм (низкое сопротивление)- 1700 м

Полное наименование Органа по сертификации, зарегистрировавшего сертификат: ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "РОССЕРТИФИКАЦИЯ" (ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ)

Номер аттестата органа по сертификации: РОСС RU.0001.11АВ44

Юридический адрес органа по сертификации: ул. Сущевский Вал, д. 16, стр. 4, г. Москва, РФ, 127018, тел. (495) 545-08-43, факс (495) 545-08-39

ОГРН юридического лица органа по сертификации: 1086316001243

Фамилия Имя Отчество эксперта: Д.Г.Исхаков

Маркировка кабелей за рубежом отличается от российской, поэтому при покупке импортного аналога будет полезным знать, как расшифровывается аббревиатура импортного кабеля.

Приведем расшифровку основных конструктивных элементов импортных кабельных аналогов, а также примеры расшифровки конкретных кабельных групп зарубежного производства. Нужно иметь в виду, что у каждого зарубежного есть отечественные аналоги кабеля.

Расшифровка элементов конструкции зарубежного кабеля

Скачать таблицу файлом pdf

Обозначение элемента в конструкции кабеля ( в стандарте VDE) Расшифровка обозначения Тип кабеля N Силовые кабели H Согласованный тип Номинальное напряжение (провода силовые для электрических установок) 03 300/300 В 05 300/500 В 07 450/750 В Токопроводящая жила Cu (или отсутствие обозначения) медные жилы A, Al алюминиевые жилы Изоляция Y, PVC Поливинилхлорид (ПВХ, силовые кабели) V Поливинилхлорид (ПВХ,провода силовые для электрических установок)) G Резина (силовые кабели) R Резина (провода силовые для электрических установок) N Полихлоропреновая резина (провода силовые для электрических установок) S Кремнийорганическая резина (провода силовые для электрических установок) 2Y Полиэтилен (силовые кабели) 02Y Вспененный полиэтилен (силовые кабели) 02Y Вспененный полиэтилен (силовые кабели) 02YS Пористо-пленочно-пористый полиэтилен (силовые кабели) 02YS Пористо-пленочно-пористый полиэтилен (силовые кабели) XLPE Сшитый полиэтилен (силовые кабели) 2X Сшитый полиэтилен (силовые кабели) Полупроводящий слой (силовые кабели) H Полупроводящий слой Экран, наполнитель (силовые кабели) C, S Концентрический проводник или экран, медь A Алюминиевая фольга F Кабельный сердечник в оболочке с гидрофобным заполнением F(Y)2Y Кабельный сердечник с гидрофобным заполнителем в алюминированной оболочке (L)2Y Кабельный сердечник без заполнителя в алюминированной оболочке Оболочка V Поливинилхлорид (ПВХ,провода силовые для электрических установок) R Резина (провода силовые для электрических установок) N Полихлоропреновая резина (провода силовые для электрических установок) Y, PVC Полихлоропреновая резина (провода силовые для электрических установок) 2Y Полиэтилен (силовые кабели) Конструкция проводника -U Круглый монолитный (провода силовые для электрических установок) -R Круглый многопроволочный, гибкий многопроволочный для гибких проводов (провода силовые для электрических установок) -H Многопроволочный повышенной гибкости (провода силовые для электрических установок) RE, E Круглый однопроволочный (кабели силовые) RM, M Круглый многопроволочный (кабели силовые) SE Секторный монолитный (кабели силовые) SM Секторный многопроволочный (кабели силовые) F Гибкий многопроволочный (кабели силовые) Броня (силовые кабели) B Плоская стальная лента STA Плоская стальная лента SWA Круглый стальной провод Маркировка (силовые кабели) -J Одна из жил желто-зеленого цвета -O Без жилы желто-зеленого цвета T Самонесущие элементы FE180 Огнестойкость кабеля, время устойчивости к горению
Расшифровка силового кабеля (импортного производства)

N – силовой кабель, изготовленный согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H – Безгалогеновая изоляция из ПВХ.
M – Монтажный кабель.
C – Наличие медного экрана.
RG–Наличие металлической брони.

Примеры марок:NYM (N-кабель, изготовленный согласно VDE, Y-ПВХ изоляция,M-монтажный кабель),NHMH,NYY,NYCY,NYRGY

Кабель FROR

Немного отличную и особенную маркировку имеет популярный аналог кабеля КГВВ и ПВС кабель FROR. Этот кабель производится в Италии согласно стандартам этой страны и расшифровывается следующим образом:

F – corda flessibile – гибкая многопрооволочная жила.
R – polivinilclorudo – PVC – изоляция из ПВХ.
O – anime riunite per cavo rotondo – круглая форма кабеля.
R – polivinilclorudo – PVC – оболочка из ПВХ.

Расшифровка контрольного кабеля (импортного производства)

Y – изоляция из ПВХ.
SL – Кабель контрольный.
Li – Многожильный проводник выполнен по немецкому стандарту VDE.

Примеры марок:YSLY, LiYCY

Расшифровка пожаробезопасного кабеля (импортного производства)

N – Изготовлен по немецкому стандарту VDE.
HX – Изоляция из сшитой резины.
C – Медный экран. FE 180 – При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 – В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Примеры марок:NHXHX FE 180, NHXCHX FE 180

Расшифровка монтажного провода (импортного производства)

H – Гармонизированный провод (одобрение HAR).
N – Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 – Номинальное напряжение 450/750 В.
V – ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Примеры марок:H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена (импортного производства)

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S – Медный экран.
(F) – Продольная герметизация.
(FL) – Продольная и поперечная герметизация.
E – Трехжильный кабель.
R – Броня из круглых стальных проволок.
-J – в кабеле есть желто-зеленая жила.
– в кабеле нет желто-зеленой жилы.
