Все о настройке диджитроник

0
713

Тут я вам покажу как я это делаю.
Опишу правила и действия.
То же самое вы можете прочесть ниже, если что то вам стало не понятно.

Всем привет ))).
Начнем с того как правильно приступить к самостоятельной настройке машины на газу 4 поколения.
В принципе почти все, ну многие, системы идентичны и построены по единому принципу.
Отличие в основном это —
Графический интерфейс.
И небольшая разница в дополнительных опциях.
В данной статье настройки подойдут к системам гбо; STAG4-EKO, STAG4-+, STAG-300, STAG-GOFAST, STAG- QBOX, Zenit (pro), KME DIEGO, COMPACT, LPGTECH.

Начать нужно с :
1. Прогреваем автомобиль до полного рабочего состояния. > +60

2
. Полностью выключаем всю нагрузку на двигатель. (печку, вентиляторы, обдув, подогрев сидений — любой прибор потребляющий энергию).
Остается машина на холостом ходу без каких либо нагрузок.

3. Подключаем шнурок, запускаем программу настройки блока самостоятельно так сказать своими силами:).

4. На примере программы STAG4 открываем страницу :
Выставляем количество цилиндров в автомобиле
Правильно выберите количество цилиндров на катушку (обороты R P M должны соответствовать оборотам вашего автомобиля, будьте внимательны.
На рисунке с права есть опция, обороты примерно должны быть в пределах 550-940)

Проверяем все ли правильно соответствует нашему автомобилю.

5 . Далее идем на вкладку

Выставляем температуру включения
ЛЕТОМ +35( не меньше), ЗИМОЙ +40 или +50 (не меньше)
Отключение цилиндра
от 250
( я ставлю значение таким что бы при переключении с бензина на газ и обратно, двигатель не подергивался. То есть добиться плавного включения и отключения газа.)
Время ошибки по давлению
от 300 до 420
Тип газовых форсунок
Обязательно должно соответствовать типу форсунок что стоят именно у вас.
(если не можете определить, что ставить то чаще всего форсунки ставят valtec typ 30 (3om), на крайний случай смотрите на форсунки любая уважающая себя фирма ставит все опознавательные знаки, что перечислены в перечне форсунок программы).
Давление редуктора
Рабочее от 1 до 1.3 бар ( не более, позднее я уточню что именно должно быть у вас в поле рабочее давление)
и
Минимум 0.50 ( не меньше)
Тип топлива
LPG -пропан (поставить метку)
CNG -метан

Остальное на этой странице, не столь значимо, можно не трогать. (это рассчитано для более продвинутого мастера )
Мой пример :

Ждем окончания настройки. Программа оповестит нас об этом.

(Настройка может длиться от 40 сек до 5 минут.
Все зависит от правильной и корректной работы машины на БЕНЗИНЕ.
Если машина работает не стабильно или не исправна система зажигания (свечи, провода, катушки) и так далее.
Настройка длится более 2 минут.)

7. Далее переходим на вкладку КАРТА

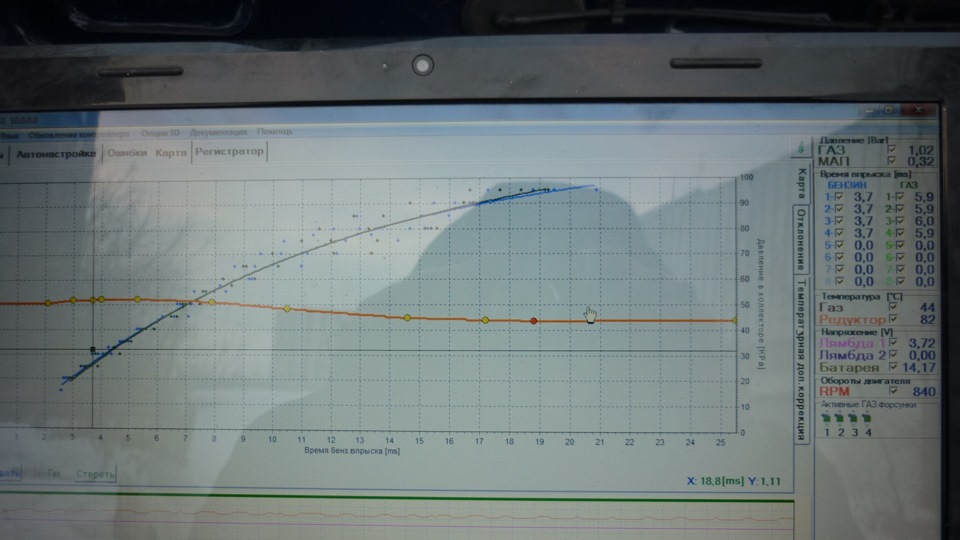

Оранжевая линия примет примерно такой изгиб как показано у меня.
Сейчас важно не сам изгиб как таковой, а от какой цифры в поле КОЭФФИЦИЕНТ будет расположено начало оранжевой линии.
Желательно и важно что бы линия лежала в районе цифр 1 до 1.4
Как добиться этого мы поговорим более подробно.

Задача мастера когда устанавливается система гбо такова, что бы правильно подобрать по мощности сами форсунки под мощность вашего автомобиля.
Есть тип форсунок, что универсальны и механически их можно подвести под любую машину с разными показателями мощности в лошадях.
Есть форсунки выпущенные заводом которые не подводятся механически, а готовы уже под определенную мощность с небольшим запасом.
Для тех или иных форсунок важно ДАВЛЕНИЕ настраиваемое самим РЕДУКТОРОМ.

Помните я писал, что желательно, что бы давление было в пределах от 1 до 1.3 атмосфер.
Вкладка Параметры

После запуска АВТОКАЛИБРОВКИ рабочее и реальные давление станут одинаковы, это за вас сделает автомат при настройке.
Но тут может появиться казус с самой линией .

АЛиния стоит выше КОЭФФИЦЕНТА 1 до 1.4
К примеру у вас давление от 1 до 1.3 бар и оранжевая линия после калибровки стала выше .
То это говорит, что дюзы в ваших форсунках заужены .
Это означает, что пропускную способность форсунок нужно увеличить — рассверлив дюзы на более широкий диаметр.

Всегда старайтесь что бы линия при давлении 1-1.3 бар была в диапазоне КОЭФФИЦИЕНТА 1-1.4
Это обусловлено тем, что вы выбираете правильный коэффициент подачи газа для сохранения приемистости автомобиля, расхода газа ( не более 20% от бензина по расходу) и сохранения двигателя в рабочем состоянии не уменьшая ресурс его эксплуатации.
_____________________________________________________________________________________________

Вот в принципе самая простая инструкция по настройке блоков на газу 4 поколения, для многих систем гбо.
Эти основы общеприняты почти везде.
Так как алгоритм для всех един, и не важно, что сами программы не похожи друг на друга.
Многие производители добавили свои фишки в настройки, но это для вас может показаться сложным.
Но если вы горите желанием знать больше, пройдите обучение у официальных дилеров вам понравится.))

Хочу напомнить, что статья дана в той мере, что бы машина поехала без каких либо проблем на газу не причинив особого вреда двигателю.
Но тут не рассматривается более тонкая настройка по РАСХОДУ во всех диапазонах.
Так как это требует более грамотного подхода к делу по настройке.
Если машина ведет себя странно после автонастройки то вероятность неисправности в системе зажигания, подсосов, или повреждения датчиков вероятна 80% .
При полностью исправной работе двигателя и всех систем машина обязательно поедет без особых проблем после автонастройки.
В противном случае обратитесь к специалисту за помощью.
Возможно вы что то упустили при настройке или бывают исключения что машина в самом деле не настраивается.
Человеческий фактор никто не исключает.
Удачи.

Настроим — расскажем — покажем — Киев 0660872329 с 10 до 18
